| 旁路電壓容限 | +/-10% settable from +/-4/6/8 and 10% |
| 輸出功率容量 | 100 kW / 100 kVA |
| 大可配置功率 | 500 kW / 500 kVA |
| 額定輸出電壓 | 230V,400V 3PH |
| 輸出電壓失真 | 低于 5% |
| 輸出頻率(與主頻率同步) | 50 Hz,60 Hz |
| 其它輸出電壓 | 415 |
| 波峰因數 | 無限的 |
| Topology | 雙轉換聯機 |
| 波形類型 | 正弦波 |
| 輸出連接 | (1) Hard Wire 4-wire (3PH + G) |
| (1) Hard Wire 5-wire (3PH + N + G) | |
| 輸出電壓容差 | +/-1% static and +/- 5% at 100% load step |
| 輸出電壓 THD | < 2% for 0 to 100% linear load and < 6% for full non linear load |
| 過載工作 | 10 minutes @ 125% and 60 seconds @ 150% |
| 旁路 | 內置靜態旁路 |
| 額定輸入電壓 | 400V 3PH,480V 3PH |
| 輸入頻率 | 40 - 70 Hz（自動感測） |
| 輸入端子類型 | Hard Wire 5-wire (3PH + N + G) |
| Hard Wire 4-wire (3PH + G) | |
| 工作電壓范圍 | 340 - 460 (400V),408 - 552 (480)V |
| 其他輸入電壓 | 415 |
| 大耐受短路電流 | 30.0kA |
| 輸入總諧波失真 | Less than 5% for full load |
| 所需輸入保護類型 | 3-pole breaker |
| 電池型號 | VRLA |
| 預裝電池 | 7 |
| 空電池槽 | 1 |
| 典型充電時間 | 3.50 小時 |
| RBC 數量 | 6 |
| 額定電池電壓 | +/-288V |
| 電池工作效率 | 96% |
| 過載工作 | 10 minutes @ 125% and 60 seconds @ 150% |

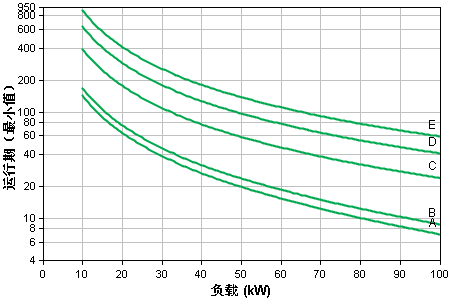

| 運行時圖表 | |
| Curve | Part Number(s) |
| A | SY100K250D |
| B | SY100K250D + (1)SYBT9-B6 |
| C | SY100K250D + (1)SYBFXR8-8 |
| D | SY100K250D + (2)SYBFXR8-8 |
| E | SY100K250D + (3)SYBFXR8-8 |
|
估計的運行時間是在典型的環境條件下且沒有電力輸入并采用 PF = 0.8 的均衡輸出情況下，基于電池供應商的數據得出的。 |
|
| 接口端口 | SYPX250-500_Parallel |
| 可用的智能插槽數量 | 3 |
| 控制面板 | 觸摸液晶屏用戶界面 |
| 緊急關斷 | 可選 |
| 高 | 1991.00 mm |
| 寬 | 2350.00 mm |
| 深 | 1070.00 mm |
| 凈重 | 2632.73 KG |
| 運輸重量 | 2909.55 KG |
| 運輸高度 | 2150.00 mm |
| 運輸寬度 | 2990.00 mm |
| 運輸長度 | 1270.00 mm |
| 工作環境 | 0 - 40 °C |
| 工作相對濕度 | 0 - 95% |
| 操作高度 | 0-999.9米 |
| 存儲溫度 | -15 - 40 °C |
| 存儲相對濕度 | 0 - 95% |
| 存儲高度 | 0-15000米 |
| 聽覺噪音距設備表面 1 m 處 | 54.00 dBA |
| 在線運行發散熱量 | 12378.00 BTU/hr |
| 保護等級 | NEMA 1,IP 20 |
| 管理機構認證 | EN 50091-1,EN/IEC 62040-1-1,EN/IEC 62040-3,FCC 15 部分 A 級,ISO 14001,ISO 9001,VFI-SS-111 |
| 標準質保 | 廠家授權的啟動裝置提供 1 年現場保修或保換 |

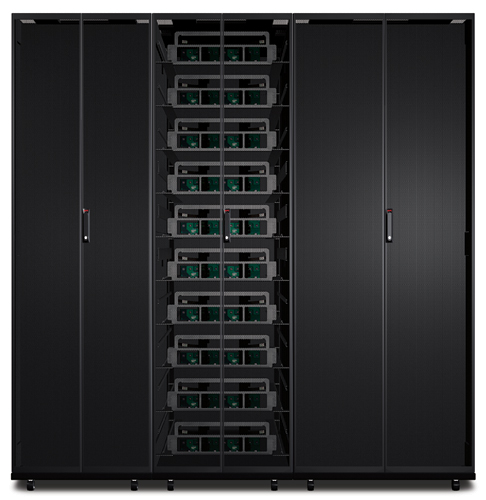

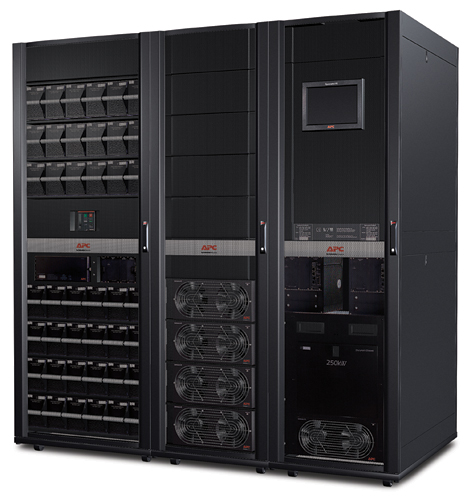

 APC Symmetra PX SY100K250D 左前方  APC Symmetra PX SY100K250D 后方  APC Symmetra PX SY100K250D 運行時圖表 |
