| 旁路連接 | 5 wire (3PH + N + G) |
| 大旁路輸入電流 | 250A |
| 旁路保護設備 | 2500A |
| 輸出功率容量 | 64kW /64 kVA |
| 大可配置功率 | 160kW /160 kVA |
| 額定輸出電壓 | 230V,400V 3PH |
| 輸出電壓可調范圍 | 可配置用于 380、400 或 415 V 3 相額定輸出電壓 |
| 滿負載效率 | 95.0% |
| 輸出電壓失真 | 低于 2% |
| 輸出頻率(與主頻率同步) | 50/60 Hz +/- 3 Hz 用戶可調 +/- 0.1 |
| 波峰因數 | 無限的 |
| Topology | 雙轉換聯機 |
| 波形類型 | 正弦波 |
| 輸出連接 | (1) Hard Wire 5-wire (3PH + N + G) |
| 輸出電壓容差 | +/-1% static and +/- 5% at 100% load step |
| 輸出電壓 THD | < 2% for 0 to 100% linear load and < 6% for full non linear load |
| 過載工作 | 10 minutes @ 125% and 60 seconds @ 150% |
| 半負載效率 | 95% |
| 所需的輸出電流保護 | 250A |
| 中性輸出電流 | 160A |
| 旁路 | 內置靜態旁路 |
| 額定輸入電壓 | 400V 3PH |
| 輸入頻率 | 40 - 70 Hz（自動感測） |
| 輸入端子類型 | Hard Wire 5-wire (3PH + N + G) |
| 工作電壓范圍 | 340 - 477V |
| 可調整的輸入電壓范圍 | 340 - 460 (400V)V |
| 其他輸入電壓 | 380,400,415 |
| 大輸入電流 | 118A |
| 輸入斷路器容量 | 315.0A |
| 大耐受短路電流 | 30.0kA |
| 輸入總諧波失真 | Less than 5% for full load |
| 電池型號 | VRLA |
| 預裝電池 | 6 |
| 空電池槽 | 3 |
| 典型充電時間 | 3.50 小時 |
| RBC 數量 | 4 |
| 額定電池電壓 | +/-192 V (split battery referenced to neutral) |
| 電池電壓放電結束 | +/-154 V |
| DC 過流保護 | 320A |
| 大可用短路電流 | 4kA |
| 電池工作效率 | 94% |
| 放電結束時大電池電流 | 221 |
| 過載工作 | 60 seconds@ 125% and 30 seconds at 150% |

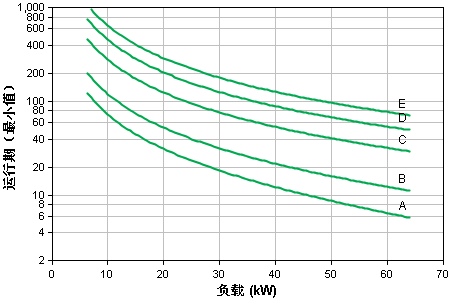

| 運行時圖表 | |
| Curve | Part Number(s) |
| A | SY64K160H-PD |
| B | SY64K160H-PD + (3)SYBT9-B4 |
| C | SY64K160H-PD + (1)SYCFXR9-9 |
| D | SY64K160H-PD + (2)SYCFXR9-9 |
| E | SY64K160H-PD + (3)SYCFXR9-9 |
|
估計的運行時間是在典型的環境條件下且沒有電力輸入并采用 PF = 0.8 的均衡輸出情況下，基于電池供應商的數據得出的。 |
|
| 接口端口 | SmartSlot 插槽 |
| 可用的智能插槽數量 | 2 |
| 控制面板 | 多功能液晶顯示器狀態管理控制臺。 |
| 有聲報警 | 電池供電報警，低電報警 |
| 緊急關斷 | 是 |
| 高 | 1991.00 mm |
| 寬 | 1200.00mm |
| 深 | 1070.00 mm |
| 設備安裝有效高度 | 42U |
| 凈重 | 1454.00KG |
| 運輸重量 | 1576.00KG |
| 運輸高度 | 2140.00mm |
| 運輸寬度 | 1696.00mm |
| 運輸長度 | 1210.00mm |
| 顏色 | 黑色 |
| 工作環境 | 0 - 40 °C |
| 工作相對濕度 | 0 - 95% |
| 操作高度 | 0-999.9米 |
| 存儲溫度 | -15 - 40 °C |
| 存儲相對濕度 | 0 - 95% |
| 存儲高度 | 0-15000米 |
| 聽覺噪音距設備表面 1 m 處 | 63.00dBA |
| 在線運行發散熱量 | 11496.00BTU/hr |
| 保護等級 | NEMA 1 |
| 管理機構認證 | EN 50091-1,EN/IEC 62040-1-1,EN/IEC 62040-3,FCC 15 部分 A 級,ISO 14001,ISO 9001,VFI-SS-111 |
| 標準質保 | 廠家授權的啟動裝置提供 1 年現場保修或保換 |

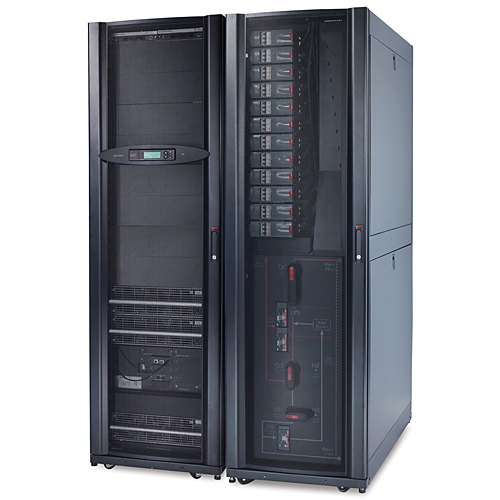

 APC Symmetra PX SY64K160H-PD 左前方  APC Symmetra PX SY64K160H-PD 運行時圖表 |
